Curva de duración de caudal regional multianual

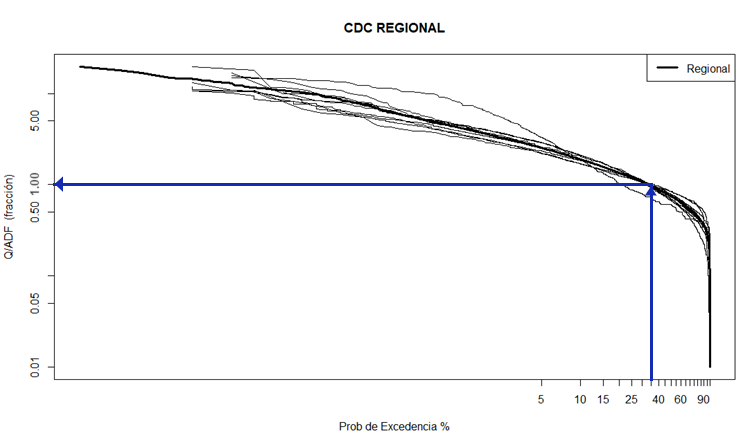

La figura muestra el resultado del procedimiento resumido en una gráfica que representa en línea negra gruesa, la curva regional multianual unificada y las otras líneas corresponden a las estaciones individuales.
La curva de duración caudal muestra en el eje de las ordenadas el nivel de caudal ocurrido que corresponde a una probabilidad de excedencia representado en el eje de las abscisas. En otras palabras la gráfica muestra en el eje (Y) una magnitud del caudal en términos del promedio que ha generado la cuenca (ADF) con su respectiva probabilidad de que un caudal sea igualado o excedido.
Por ejemplo: para un caudal promedio (ADF=1), la probabilidad que ese caudal sea igualado o excedido es del 35%.
